Duschrinne nach Maß, Ablaufrinne aus Edelstahl gebürstet, nur 48 mm Einbauhöhe – MDR1M-es
Modell: MDR1M-es
- Modell
- MDR1M-es
| Lieferzeit: | 3-5 Tage (Maßanfertigung) |
|---|---|
| Duschrinnenlänge: | frei wählbar |
| Oberfläche: | Edelstahl matt gebürstet |
| Ablauf: | Mittenablauf |

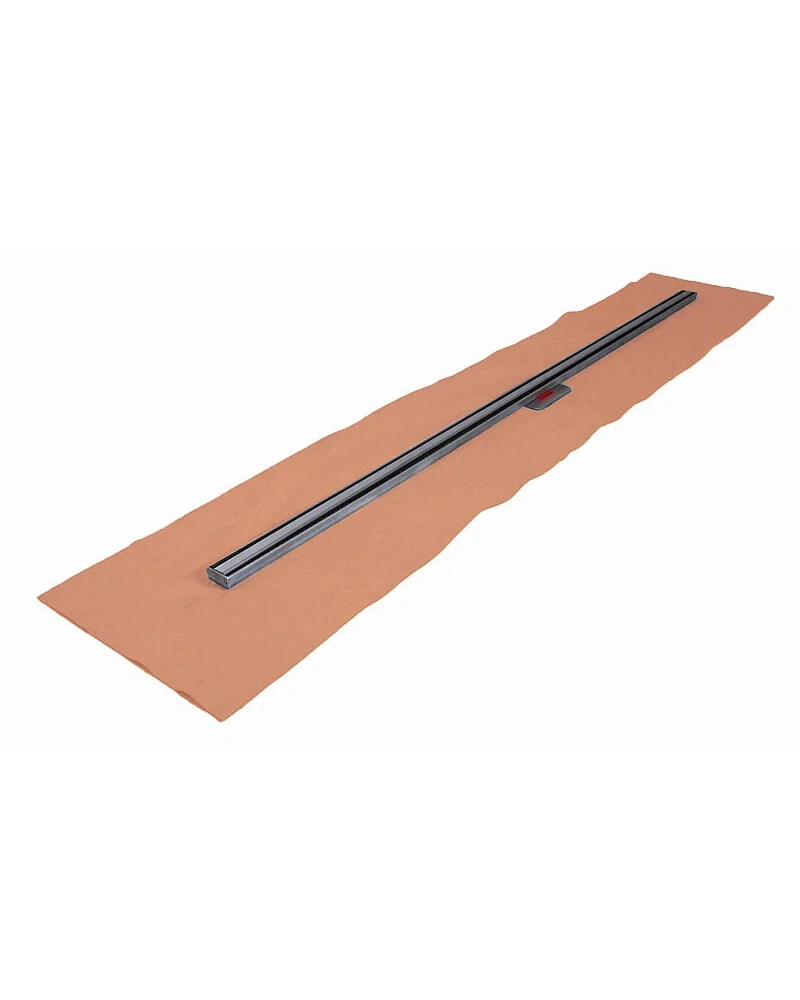

Duschrinne nach Maß Länge 70-160 cm, drehbarer Ablauf, Edelstahl matt gebürstet
Duschrinne auf Maß aus Edelstahl mit drehbarem Ablauf von Combia

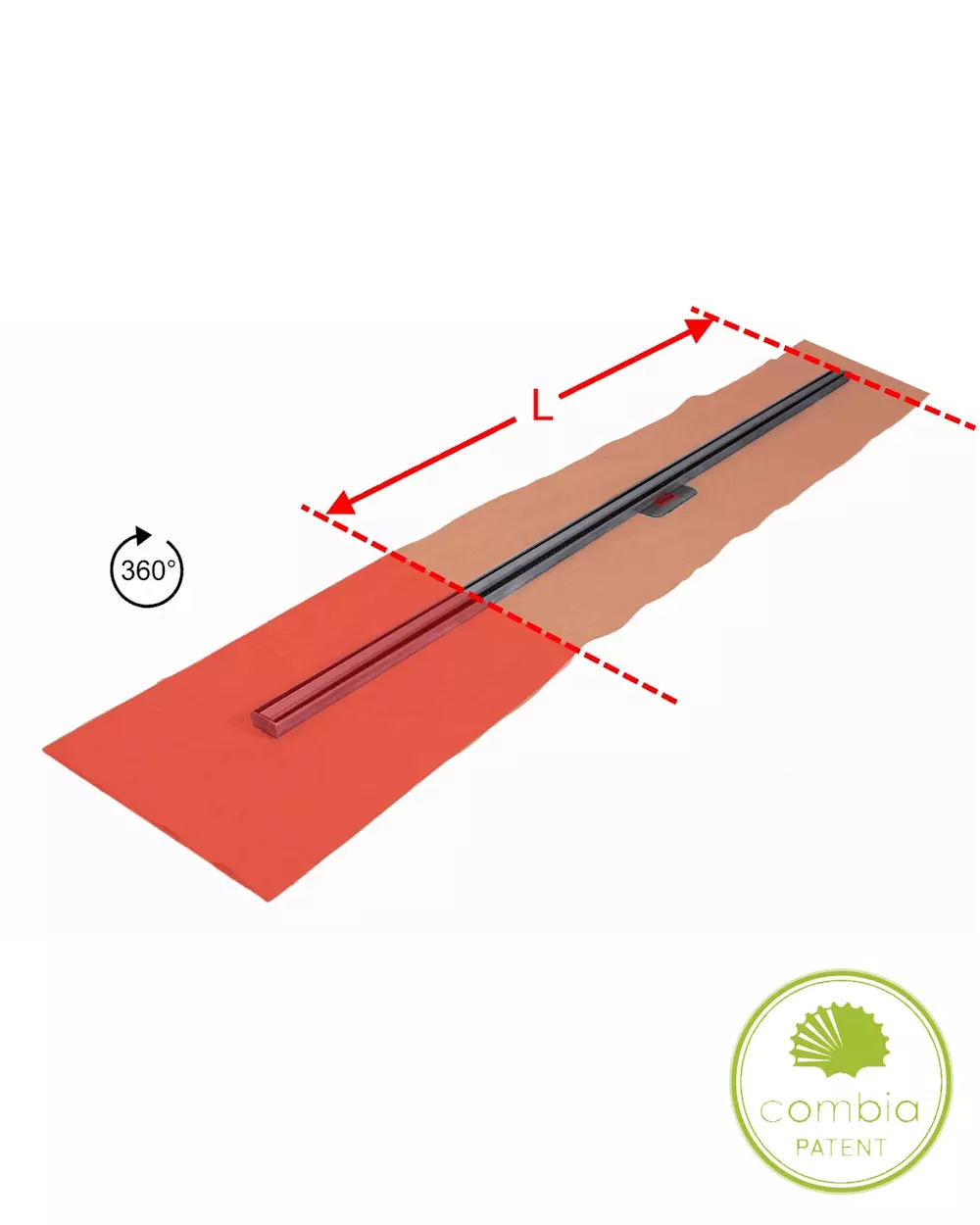

Die maßangefertigte Ablaufrinne für Dusche hat eine Gesamt-Einbauhöhe von nur 48 mm und ist damit die flachste Duschrinne von Combia mit drehbarem Ablauf. Der 360° drehbare Siphon kann auch direkt unter der Rinne nach links oder rechts geführt werden für eine minimale Einbauhöhe von 48 mm. Die Ablaufrinne für Dusche wird im Werk auf das Wunschmaß von 700 - 1600 mm in 5 mm Schritten auf einer Seite zugeschnitten für eine exakt passende Länge z. B. für eine von Wand zu Wand komplett durchgehende Duschrinne. Das Maß von der Seite bis zur Mitte des Ablaufs beträgt 60 cm (bei Länge bis 120 cm), bei größerer Länge von 120,5 bis 160 cm beträgt das Maß von der Seite bis zur Mitte des Ablaufs 80 cm. Die Ablaufrinne wird im Werk an der Schnittseite mit einer Edelstahl-Endkappe wasserdicht verschlossen. Die Duschrinne kann mit Endkappe links oder rechts eingebaut werden, womit sich die Position des Ablaufs ändert.
Produkteigenschaften der Ablaufrinne
-
Material: Komplett aus hochwertigem Edelstahl rostfrei
- Combia Patent: Zuverlässig dicht mit durchgehender Dichtmembran ohne Flanschrand
-
Länge: Individuell 700-1600 mm, Abdeckung: Edelstahl matt gebürstet (chromfarben)
-
Einbauhöhe: Nur 48 mm – die flachste Ablaufrinne von Combia mit drehbarem Ablauf
-
Ablauf: 360° drehbarer & bei Bedarf bis ins Ablaufrohr leicht zu reinigender Mittenablauf
- Selbstreinigende Siphon-Geruchsverschlüsse: Ultraflach (H = 48 mm) oder mit 50 mm normgerechter Sperrwasserhöhe (H=86/58 mm)
-
Design: Schlankes, edles Erscheinungsbild mit zwei schmalen Fugen
Edle Optik: superflache & sehr schmale Duschrinne nach Maß
Die Duschrinne ist nur 30 mm breit, das Wasser fließt in zwei eleganten schmalen Fugen ab, die nur durch die schmale Abdeckung getrennt werden. Die herausnehmbare Abdeckung aus matt gebürstetem Edelstahl verfügt über die gesamte Länge auf beiden Seiten über ein eingearbeitetes Haarfang-Gitter, welches mit dem mitgelieferten Haken an der Bürste herausgenommen werden kann.
Montage der Ablaufrinne direkt an der Wand oder im Boden
Der Einbau der Duschrinne funktioniert schnell und problemlos: Auf der Unterseite befindet sich die werkseitig angebrachte hochflexible Dichtmembran, sie ist rundum 110 mm überlappend und ermöglicht dadurch die zuverlässige Abdichtung (DIN 18534). Die Dichtmembran hat keinen umlaufenden Flanschrand, somit können Bodenfliesen verschiedener Stärke verwendet und direkt dahinter senkrechte Wandfliesen angebracht werden und die Duschrinne kann auch direkt an der Wand montiert werden. Die Ablaufrinne wird ohne Füße mit der Dichtmembran mit Fliesen-Flexkleber / Dichtkleber / Flächendichtung direkt auf ein Gefälleboard, den Boden und an der Wand verklebt bzw. befestigt. Als Alternative ist das Universal Fuß-Set DRFS-1 lieferbar: Die Langloch-Winkel fungieren als Befestigung direkt vor der gefliesten Wand oder als Füße für Einbauhöhen von 48 bis 110 mm – die Füße können auch frei im Raum in den Boden geschraubt werden, um den Duschablauf an der wunschgemäß gewählten Position im Duschbereich zu platzieren (siehe Montageanleitung).
Extra flache Duschrinne: pflegeleicht und reinigungsfreundlich
Die Duschrinne ist leicht zu reinigen, da ihr Rinnenkörper (Außenhöhe 15 mm) aus mattem Edelstahl innen vollständig glatt ist, es wird auch eine kleine Bürste mitgeliefert. Die Siphon-Geruchsverschlüsse sind extraflach, selbstreinigend und bei Bedarf leicht zu säubern bis ins Ablaufrohr. Entweder mit ultraflachem Siphon DSF40 mit Einbauhöhe von nur 48 mm (Sperrwasserhöhe 15 mm, Ablaufleistung 0,4 l /sec.) oder mit Siphon DSN50 mit normgerechter Sperrwasserhöhe von 50 mm (EN1253), Ablaufleistung 0,6 l/sec. und Einbauhöhe von 86/58 mm (kann in eine Vertiefung von 28 mm mit Ø 180 mm im Boden eingelassen werden für eine Einbauhöhe von 58 mm, siehe Montageanleitung). Durch die moderne Schlitzentwässerung entsteht ein attraktiver, reinigungsfreundlicher Duschablauf mit hoher Ablaufleistung
Optionaler Sekundärentwässerung der Duschablaufrinne
Optionale Öffnungen für Sekundärentwässerung (DIN 18534) für die zweite Dichtungsebene können vor dem Einfliesen wahlweise geöffnet oder geschlossen gehalten werden. Normalerweise führt die Abdichtungsebene unter dem Belag jedoch kein Wasser und die Öffnungen sollen geschlossen bleiben (DIN 18534).
Extra flache Duschrinne bodengleich mit verschiedenen Anschlüssen
Der DN40 Ablaufrohranschluss des 360 Grad drehbaren Flach-Siphons kann mit der DN40/50 Reduzierung auf DN50 vergrößert werden. Durch ein vertikales DN 50 Rohr oder die Verwendung von HT-Bögen sowie einem DN50 Röhrensiphon kann ein vertikaler Abgang des Ablaufs realisiert werden (nicht im Lieferumfang enthalten).
Lieferumfang der Duschrinne
-
Duschrinne mit drehbarem Mittenablauf
-
Edelstahl-Abdeckung mit Haarfang-Gitter
-
Reinigungshaken mit kleiner Bürste
- Norm-Siphon DSN50, H=86/58 mm oder Flach-Siphon DSF40 mit DN40/50 Reduzierung
Weitere Duschrinnen sind in Längen von 300 - 1600 mm erhältlich sowie als zuschneidbare Varianten, die vor Ort auf das Wunschmaß gekürzt werden können. In unserem Sortiment finden sich weiters Duschrinnen nach Maß, mit seitlichem Ablauf und mit Doppelablauf für eine höhere Ablaufleistung sowie für die schnelle Montage befliesbare Gefälle-Duschboards.
