Duschrinne extra flach, bodengleich & kürzbar

Duschabläufe für bodengleiche Duschen

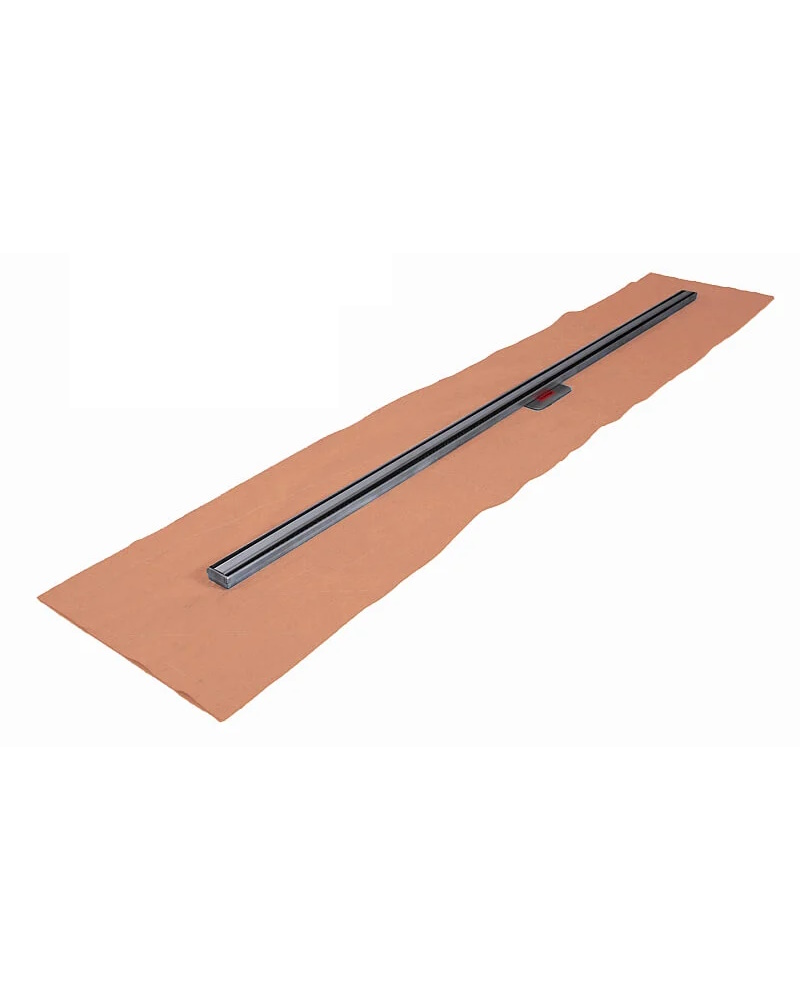

Mit einer Duschrinne von Combia kann man den gefliesten Duschplatz optimal mit einer Entwässerungsrinne ausstatten. Die Ablaufrinne ist extra flach und hat einen drehbaren Ablauf. Mit einer Gesamteinbauhöhe von nur 48 mm ist die Duschrinne sehr flach und somit der perfekte Bodenablauf für Ihre Dusche.

Unsere Duschrinnen sind mit seitlichem oder mittigem Ablauf erhältlich. Der Siphon ist 360° drehbar und kann auch direkt unter der Rinne nach links oder rechts geführt werden. Auch ein senkrechter Ablauf der Duschablaufrinne kann realisiert werden.

Superflache Duschrinne aus Edelstahl poliert oder gebürstet

Die Ablaufrinne ist vollständig gefertigt aus hochwertigem, rostfreiem Edelstahl. Die Breite der Entwässerungsrinne beträgt nur 30 mm. Das Wasser fließt in zwei eleganten schmalen Fugen ab, welche lediglich durch die schmale Abdeckung aus gebürstetem oder poliertem Edelstahl getrennt werden.

Die Duschrinne kann waagerecht eingebaut werden oder bei Seitenablauf auch mit einem Gefälle zum seitlichen Ablauf. Unser Angebot umfasst verschiedene Modelle: Die Duschrinne mit Mittenablauf ist in Längen von 30 bis 160 cm erhältlich, die Duschrinne mit seitlichem Ablauf ist in Länge 120 cm sowie als kürzbare Duschrinne lieferbar.

Die Ablaufrinne ist auch in zuschneidbaren Varianten erhältlich, die vor Ort auf das gewünschte Maß gekürzt werden können. Die kürzbare Duschrinne wird mit einer Eisensäge einfach auf das gewünschte Maß für eine exakt passende Länge zugeschnitten, zum Beispiel für eine von Wand zu Wand komplett durchgehende Duschrinne.

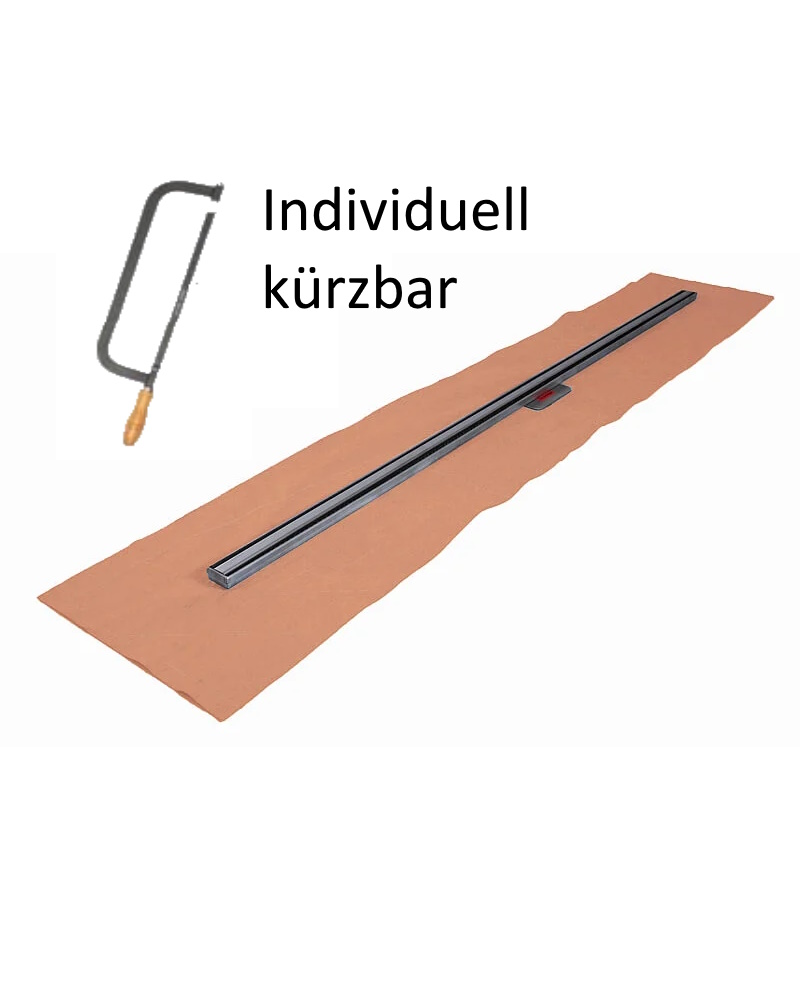

Kürzbare Duschrinne: Individuell zuschneidbar

Die Ablaufrinne kann waagerecht oder bei Seitenablauf auch mit einem Gefälle zum seitlichen Ablauf eingebaut werden. Die Ablaufrinne mit Mittenablauf ist in Längen von 30 bis 160 cm erhältlich, das Modell mit seitlichem Ablauf ist in der Länge 120 cm lieferbar und individuell zuschneidbar.

Die zuschneidbare Duschablaufrinne können Sie vor Ort auf das gewünschte Maß kürzen. Die kürzbare Ablaufrinne wird einfach mit einer Eisensäge zugeschnitten, sodass sie die exakt passende Länge für den Duschplatz erhält. So kann zum Beispiel eine von Wand zu Wand komplett durchgehende Duschrinne realisiert werden.

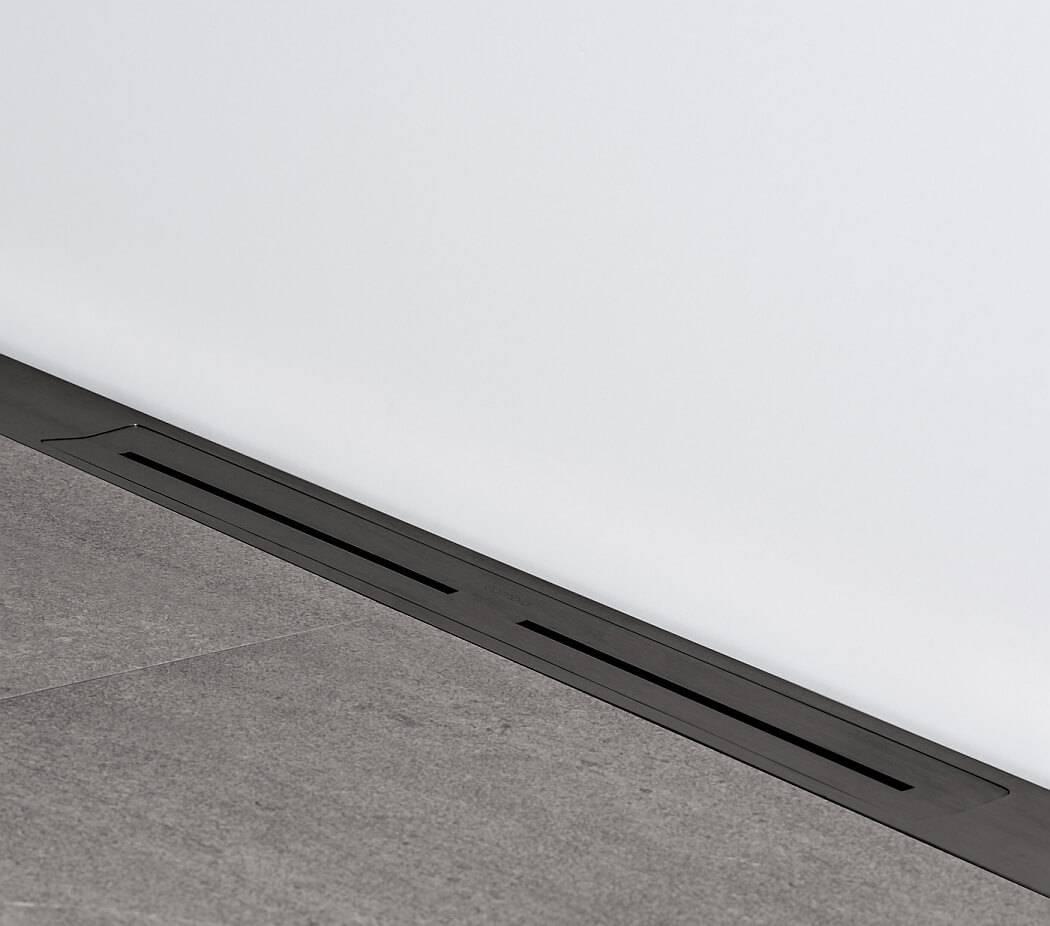

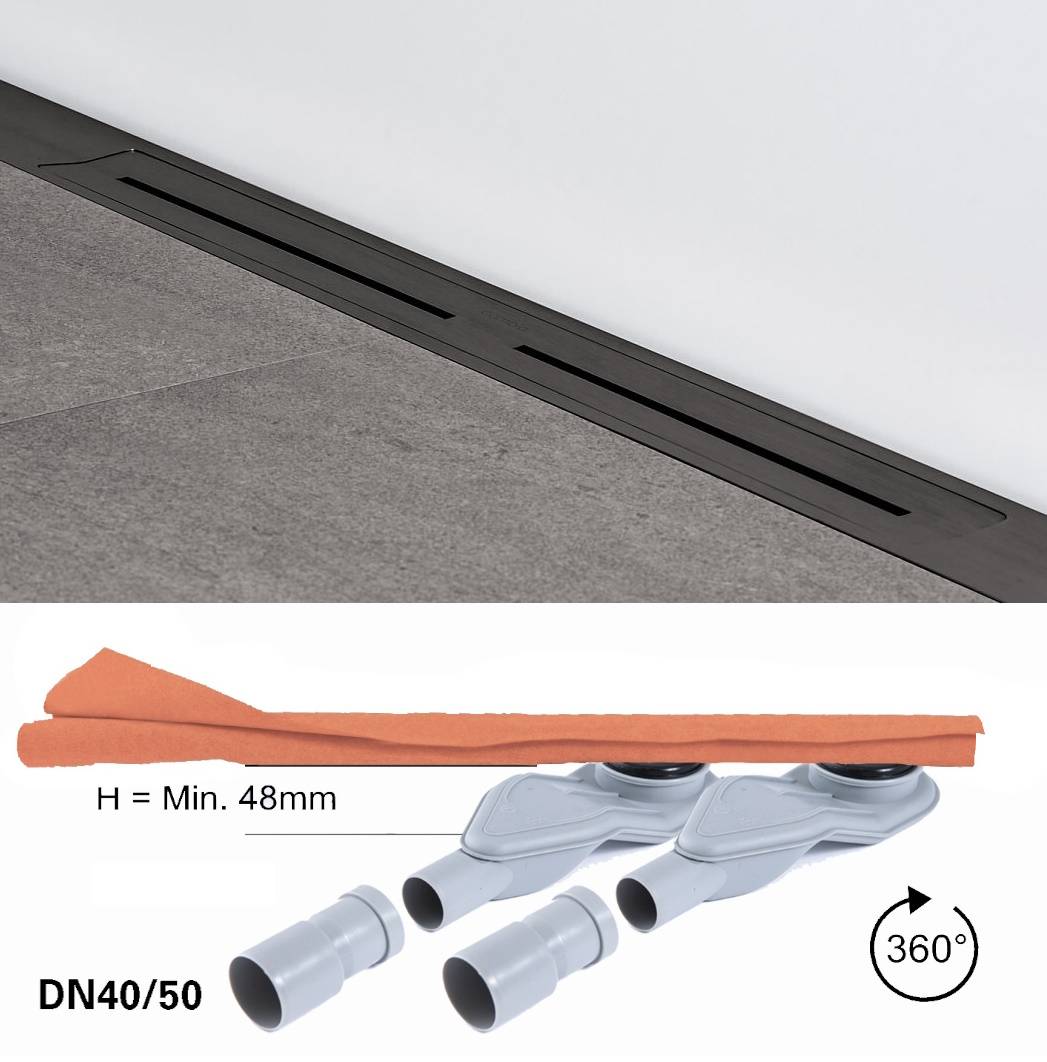

Duschrinnen mit Doppelablauf

Neben den klassischen Modellen bieten wir auch Modelle mit doppeltem Ablauf an. Diese Duschrinnen haben eine Breite von 30 mm. Das Wasser fließt in zwei Fugen ab, die nur durch eine schmale Abdeckung aus Edelstahl getrennt werden. Dies bedeutet eine moderne Schlitzentwässerung, die nicht nur elegant anzusehen ist, sondern auch eine hohe Ablaufleistung bietet. Bei der Montage gibt es zwei Möglichkeiten: Die beiden Abläufe können getrennt zum Fallrohr geführt oder zusammengefasst werden. Auch eine Kürzung auf das gewünschte Maß ist möglich.

Duschrinne als Maßanfertigung

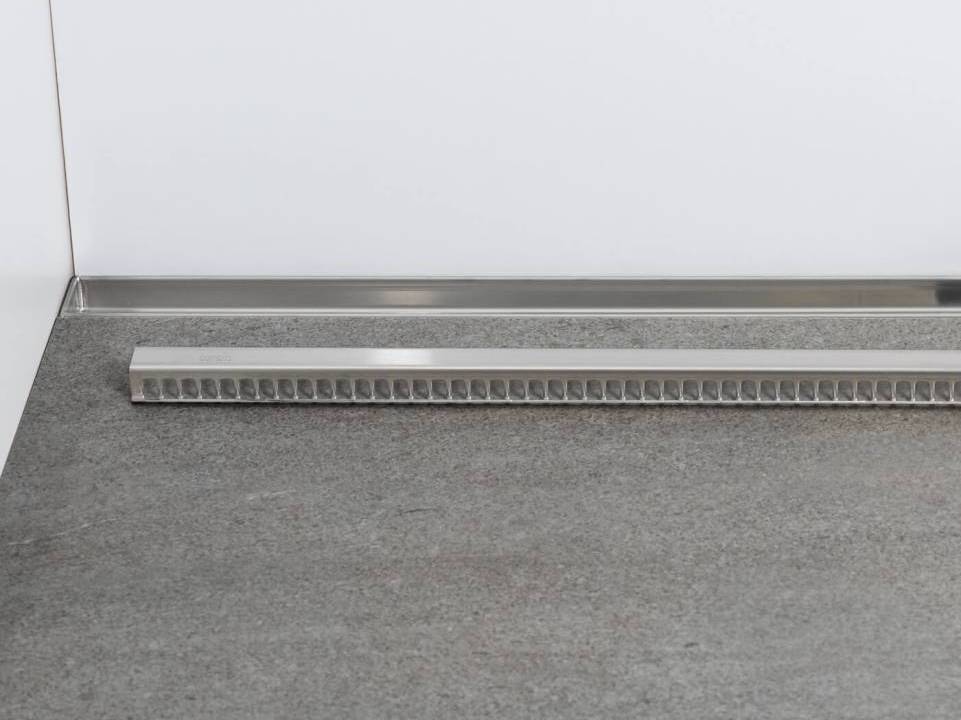

Einfache Reinigung der Duschrinne

Der Rinnenkörper der Duschrinne hat eine Außenhöhe von 15 mm und ist innen vollständig glatt. Somit ist er ohne Probleme zu reinigen, zum Beispiel mit der beiliegenden kleinen Bürste. Die  Duschrinnenabdeckung kann mit dem mitgelieferten Haken an der Reinigungsbürste entnommen werden. So kann das über die ganze Länge auf beiden Seiten eingearbeitete Haarfang-Gitter gereinigt werden. Der extraflache Siphon Geruchsverschluss der Ablaufrinne (H = 48 mm, Sperrwasserhöhe = 15 mm) ist selbstreinigend und außedem bei Bedarf bis ins Ablaufrohr leicht zu reinigen.Die moderne Schlitzentwässerung ermöglicht eine attraktive, reinigungsfreundliche Duschrinnenlösung mit hoher Ablaufleistung von 0,4 l / sec.

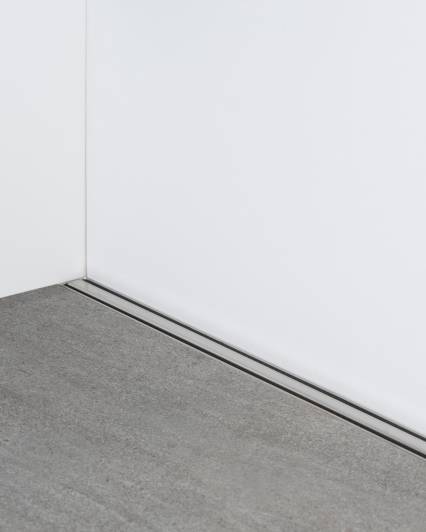

Montage Möglichkeiten: Duschrinne im Boden oder wandbündig

Die Duschrinne kann schnell und einfach eingebaut werden. Sie hat auf der Unterseite eine werkseits angebrachte Dichtmembran und keinen umlaufenden Flanschrand. Dadurch können Bodenfliesen unterschiedlicher Stärke verwendet werden und direkt dahinter senkrechte Wandfliesen angebracht werden, wodurch die Duschrinne auch wandbündig direkt an der Wand montiert werden kann. Die Dichtmembran der Ablaufrinne ist hochflexibel und überlappt rundum 110 mm, damit eine zuverlässige Abdichtung erreicht wird.

Die Duschrinne wird ohne Füße direkt auf ein Gefälleboard, auf den Boden oder an der Wand befestigt: Hierbei wird die Dichtmembran mit Fliesen-Flexkleber / Flächendichtung direkt verklebt. Als Alternative kann die Duschrinne auch mithilfe der mitgelieferten Langloch-Winkel montiert werden: Diese werden zur Befestigung direkt vor der gefliesten Wand verwendet oder als Füße für Einbauhöhen von 48 bis 110 mm, wobei die Füße auch frei im Raum in den Boden geschraubt werden können, um die Duschrinne an einer beliebigen Position im Duschbereich zu platzieren.

Duschablaufrinne mit optionaler Sekundärentwässerung

Die Duschrinne verfügt über optionale Öffnungen für Sekundärentwässerung (DIN 18534) für die zweite Dichtungsebene, die vor dem Einfliesen geöffnet werden können oder wenn dies nicht gewünscht ist, geschlossen gehalten werden.

Duschrinne flach und bodengleich mit verschiedenen Anschlüssen

Im Lieferumfang der Duschrinne enthalten sind Edelstahl-Schrauben und Fischer UX-Dübel, außerdem eine DN 40/50 Reduzierung, womit der DN 40 Ablaufrohranschluss des 360° drehbaren Siphons der Duschrinne auf DN 50 vergrößert werden kann.

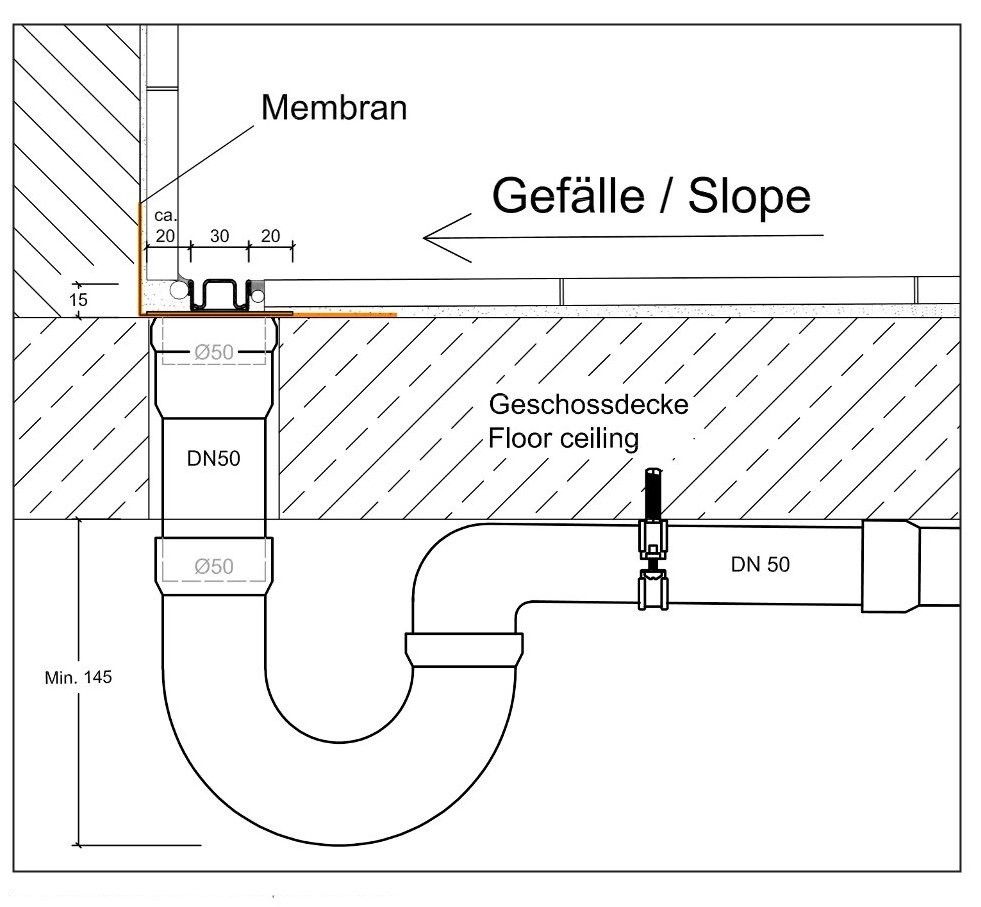

Senkrechter Ablauf der Duschrinne durch die Geschossdecke

Durch Anschluss eines senkrechten DN50 Ablaufrohrs kann ein senkrechter Ablauf direkt unter der Duschrinne durch die Geschossdecke geschaffen werden. An das DN50 Ablaufrohr im darunter liegenden Geschoss kann an das DN50 Ablaufrohr entweder der mitgelieferte Siphon oder ein Röhrensiphon DN50 angeschlossen werden. So erreicht man oben den flachsten möglichen Duschplatz-Aufbau und auch im Geschoss darunter eine äußerst flache Ablauf-Lösung an der Decke.

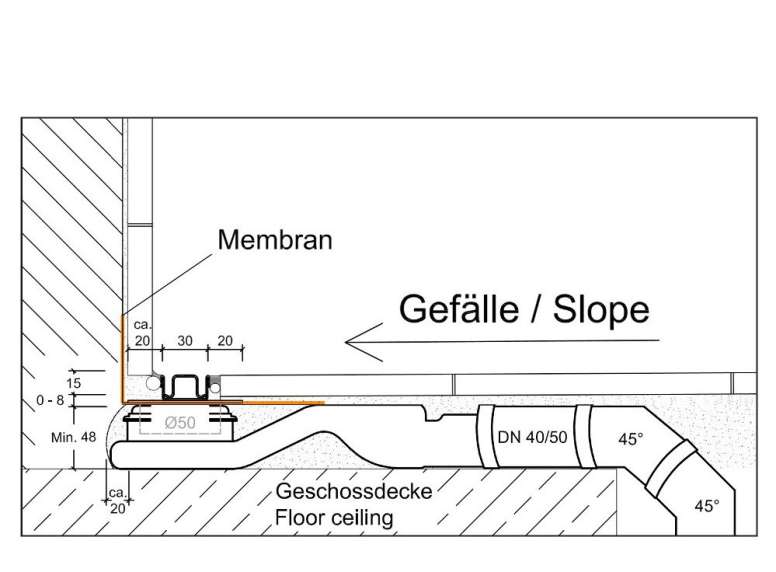

Eine Deckendurchführung kann auch durch die Verwendung von HT-Bögen realisiert werden, die an den mitgelieferten Siphon mit einem 90° Winkel zur Durchführung durch die Geschossdecke angeschlossen werden. Es müssen hierbei die entsprechenden Schallschutz- und Brandschutzvorschriften bei der Geschossdecken-Durchführung berücksichtigt werden (z. B. Brandschutzmanschette).
