Duschprofil Duschrinne nach Maß flach mit Mittenablauf Länge 40-120 cm, V-Form gesoftet – MDP1M-es

Duschprofil auf Maß: Offene Duschrinne aus Edelstahl mit drehbarem Mittenablauf von Combia

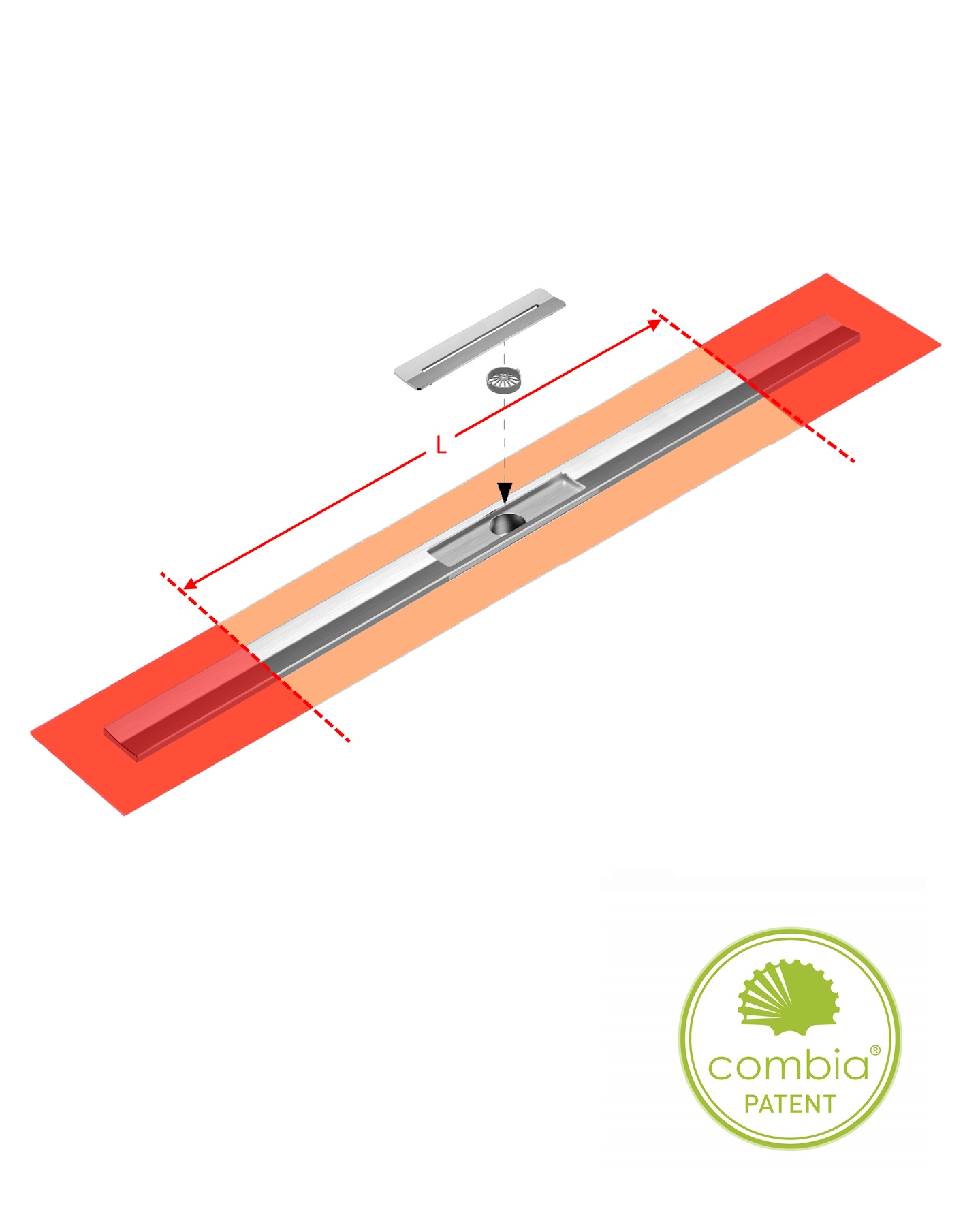

Die maßgefertigte Ablaufrinne für Dusche hat eine Gesamt-Einbauhöhe von nur 48 mm und ist damit die flachste Duschrinne von Combia mit drehbarem Ablauf. Der 360° drehbare Siphon kann auch direkt unter der Rinne nach links oder rechts geführt werden für eine minimale Einbauhöhe von 48 mm. Das Duschablauf-Profil wird waagerecht eingebaut. Es sammelt durch seine leichte V-Form das Wasser und leitet es zum mittigen Ablauf. Die Duschrinne mit mittigem Ablauf wird in der Fertigung in 5 mm Schritten auf beiden Seiten zugeschnitten auf das gewünschte Maß von 400 - 1200 mm, um eine exakt passende Länge z. B. für eine von Wand zu Wand komplett durchgehende Duschrinne zu erhalten. Der Ablauf ist mittig (im jeweils gleichen Abstand zu bieden Seiten des Duschprofils).

Eigenschaften der flachen konkaven Duschprofil-Duschrinne

• Material: Vollständig aus hochwertigem, rostfreien Edelstahl

• Combia Patent: Zuverlässig dicht mit durchgehender Dichtmembran ohne Flanschrand

• Länge: Individuelles Wunschmaß 400 - 1200 mm,

• Farbe: Edelstahl matt gebürstet (offene Wasserführung)

• Einbauhöhe: Nur 48 mm – die flachste Ablaufrinne von Combia mit drehbarem Ablauf

• Ablauf: 360° drehbarer & bei Bedarf bis ins Ablaufrohr leicht zu reinigender Mittenablauf

• Selbstreinigende Siphon-Geruchsverschlüsse: Ultraflach (H = 48 mm) oder mit 50 mm normgerechter Sperrwasserhöhe (H=86/58 mm)

• Design: Edles gesoftetes V-Profil mit Ablaufschlitz

Superflache Duschprofil Duschrinne: Offene Wasserführung

Bei einer Breite von nur 70 mm der Ablaufrinne wird das Wasser in einem formschönen gesofteten V-Profil offen geführt, um dann in einem schmalen Schlitz zu verschwinden. Die Schlitzabdeckung ist herausnehmbar, darunter befindet sich der Ablauf mit ebenso herausnehmbarem Haarsieb. Das Duschprofil ist komplett aus massivem Edelstahl gefertigt, die Oberfläche matt gebürstet.

Duschprofil im Wunschmaß direkt an der Wand oder im Boden: Viele ebenerdige Montage-Möglichkeiten

Die Duschprofil-Duschrinne ist schnell und problemlos eingebaut. Sie verfügt über eine auf der Unterseite werkseits angebrachte Dichtmembran und hat keinen umlaufenden Flanschrand. Dadurch können Bodenfliesen verschiedener Stärke verwendet und direkt dahinter senkrechte Wandfliesen angebracht werden, so dass die Ablaufrinne auch direkt an der Wand montiert werden kann. Die Dichtmembran der Duschrinne ist hochflexibel und rundum 110 mm überlappend, um eine zuverlässige Abdichtung zu ermöglichen (DIN 18534).

Das Combia Duschprofil kann ohne Füße mit der Dichtmembran mit Fliesen-Flexkleber / Dichtkleber / Flächendichtung direkt auf ein Gefälleboard, Boden und an der Wand verklebt bzw. befestigt werden. Alternativ kann das optional erhältliche Universal Fuß-Set DRFS-2 verwendet werden: Die Langloch-Winkel dienen zur Befestigung direkt vor der gefliesten Wand oder als Füße für Einbauhöhen von 48 bis 110 mm, wobei die Füße auch frei im Raum in den Boden geschraubt werden können, um eine Ablaufrinne an einer beliebigen Position im Duschbereich zu realisieren (siehe Montageanleitung).

Leicht zu reinigen: Das extra flache Duschprofil als Duschrinne

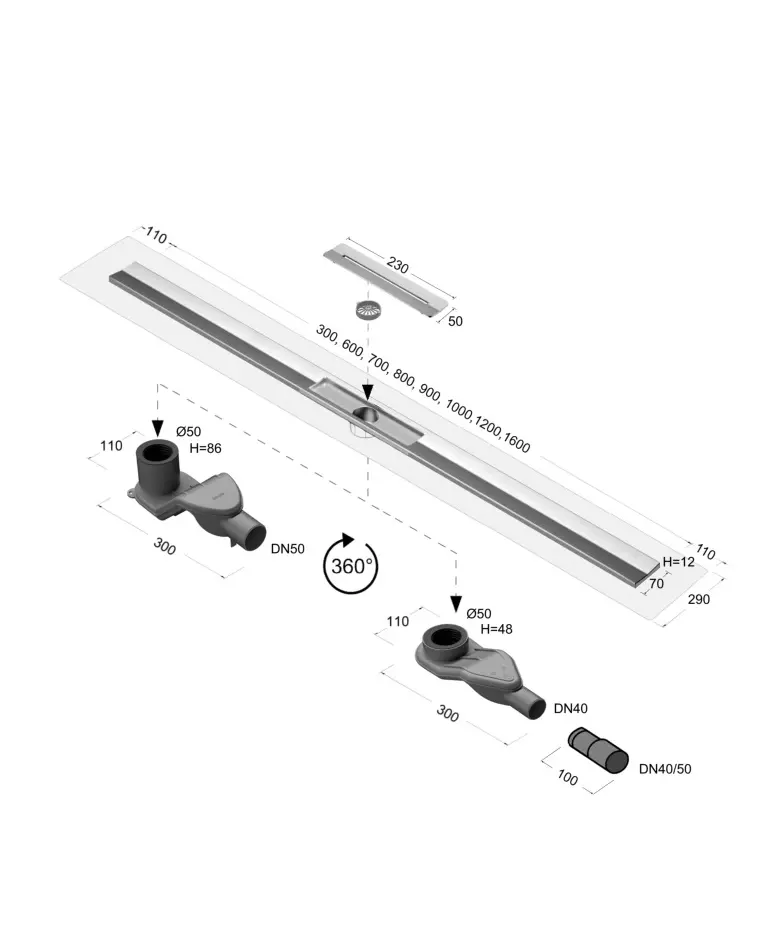

hat einen offenen Rinnenkörper (Außenhöhe 12 mm) aus mattem Edelstahl, der vollständig glatt und daher problemlos zu reinigen ist, es liegt auch eine kleine Bürste bei. Die extraflachen Siphon-Geruchsverschlüsse sind selbstreinigend und bei Bedarf auch bis ins Ablaufrohr leicht zu reinigen. Wahlweise mit ultraflachem Siphon DSF40 mit Einbauhöhe von nur 48 mm (Sperrwasserhöhe 15 mm, Ablaufleistung 0,5 l /sec.) oder Siphon DSN50 mit normgerechter Sperrwasserhöhe von 50 mm (EN1253), Ablaufleistung 0,75 l/sec. und Einbauhöhe von 86/58 mm (kann in eine Vertiefung von 28 mm mit Ø 180 mm im Boden eingelassen werden für eine Einbauhöhe von 58 mm, siehe Montageanleitung).
Durch die moderne Schlitzentwässerung wird eine optisch attraktive, reinigungsfreundliche Duschrinnenlösung mit hoher Ablaufleistung bei flachster Einbauhöhe geschaffen.

Duschprofil im Wunschmaß mit verschiedenen Anschlüssen

Mit der DN40/50 Reduzierung kann der DN40 Ablaufrohranschluss des 360° Grad drehbaren Flach-Siphons der Duschrinne auf DN50 vergrößert werden. Ein vertikaler Abgang des Ablaufs kann durch ein vertikales DN50 Rohr oder die Verwendung von HT-Bögen hergestellt werden.

Lieferumfang der Duschprofil-Duschrinne

• • Duschprofil mit drehbarem mittigem Ablauf

  • Massive Edelstahl-Abdeckung mit dezentem Ablaufschlitz

  • Herausnehmbares Haarsieb und Reinigungshaken mit kleiner Bürste

  • Norm-Siphon DSN50, H=86/58 mm oder Flach-Siphon DSF40 mit DN40/50 Reduzierung

 Weitere Duschrinnen sind in Längen von 300 - 1600 mm erhältlich sowie als zuschneidbare Varianten, die vor Ort auf das Wunschmaß gekürzt werden können. In unserem Sortiment finden sich weitere Duschrinnen mit seitlichem Ablauf und mit Doppelablauf für eine höhere Ablaufleistung sowie für die schnelle Montage befliesbare Gefälle-Duschboards.
