Duschrinne extra flach, Ablaufrinne Edelstahl mit Mittenablauf, 48 mm Einbauhöhe, Länge 120 cm – DR1M-120

Combia Edelstahl Duschrinne mit drehbarem Mittenablauf

Mit einer Gesamt-Einbauhöhe von nur 48 mm die flachste Ablaufrinne von Combia mit drehbarem Ablauf in der Mitte. Der Siphon ist 360 Grad drehbar und kann für eine minimale Einbauhöhe von 48 mm auch direkt unter der Rinne nach links oder rechts geführt werden.

Produkteigenschaften der Ablaufrinne

• Material: Komplett aus hochwertigem Edelstahl rostfrei

• Combia Patent: Zuverlässig dicht mit durchgehender Dichtmembran ohne Flanschrand

• Länge: 120 cm, Abdeckung: Matt gebürstet oder poliert (chromfarben)

• Einbauhöhe: Nur 48 mm – die flachste Ablaufrinne von Combia mit drehbarem Ablauf

• Ablauf: 360° drehbarer & bei Bedarf bis ins Ablaufrohr leicht zu reinigender Mittenablauf

• Selbstreinigende Siphon-Geruchsverschlüsse: Ultraflach (H = 48 mm) oder mit 50 mm normgerechter Sperrwasserhöhe (H=86/58 mm)

• Design: Schlankes, edles Erscheinungsbild mit zwei schmalen Fugen

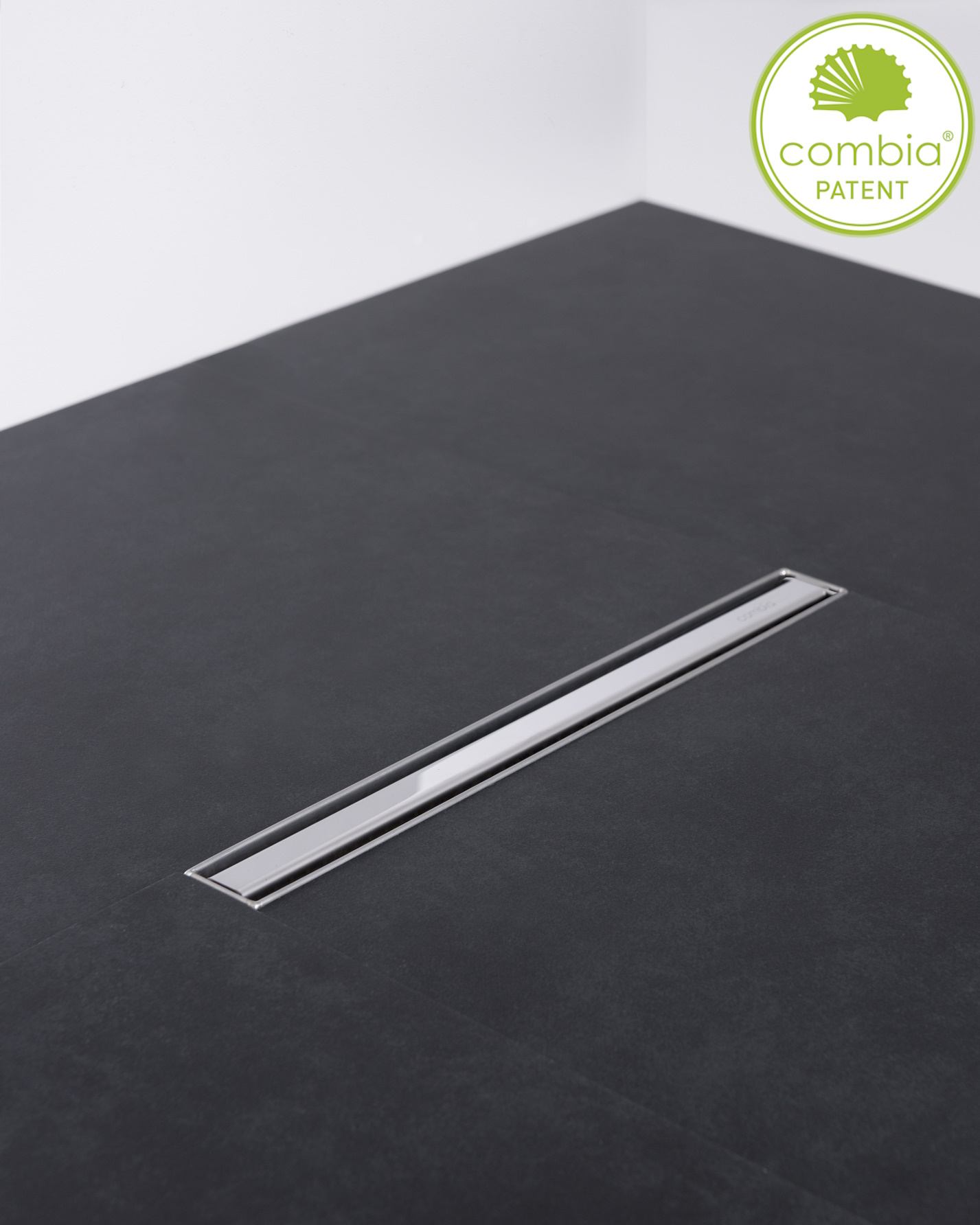

Edle Optik: superflache & sehr schmale Duschrinne

Die Duschrinne ist nur 30 mm breit, das Wasser fließt in zwei eleganten schmalen Fugen ab, die nur durch die schmale Abdeckung getrennt werden. Die herausnehmbare Abdeckung aus matt gebürstetem oder poliertem Edelstahl verfügt über die gesamte Länge auf beiden Seiten über ein eingearbeitetes Haarfang-Gitter, welches mit dem mitgelieferten Haken an der Bürste herausgenommen werden kann.

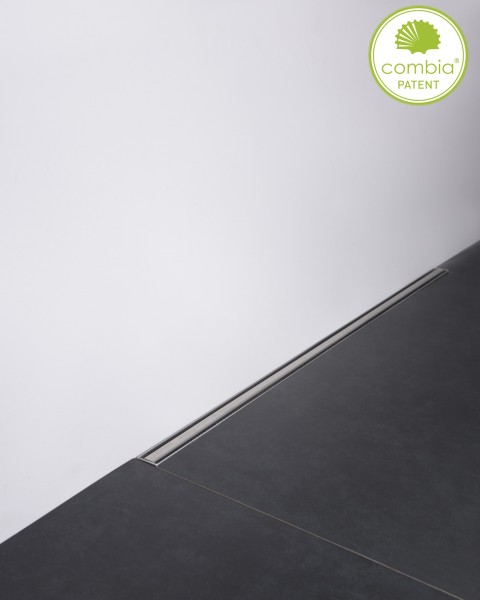

Montage der Ablaufrinne direkt an der Wand oder im Boden

Der Einbau der Duschrinne funktioniert schnell und problemlos: Auf der Unterseite befindet sich die werkseitig angebrachte hochflexible Dichtmembran, sie ist rundum 110 mm überlappend und ermöglicht dadurch die zuverlässige Abdichtung (DIN 18534). Die Dichtmembran hat keinen umlaufenden Flanschrand, somit können Bodenfliesen verschiedener Stärke verwendet und direkt dahinter senkrechte Wandfliesen angebracht werden und die Duschrinne kann auch direkt an der Wand montiert werden. Die Ablaufrinne wird ohne Füße mit der Dichtmembran mit Fliesen-Flexkleber / Dichtkleber / Flächendichtung direkt auf ein Gefälleboard, den Boden und an der Wand verklebt bzw. befestigt. Als Alternative ist das Universal Fuß-Set DRFS-1 lieferbar: Die Langloch-Winkel fungieren als Befestigung direkt vor der gefliesten Wand oder als Füße für Einbauhöhen von 48 bis 110 mm – die Füße können auch frei im Raum in den Boden geschraubt werden, um den Duschablauf an der wunschgemäß gewählten Position im Duschbereich zu platzieren (siehe Montageanleitung).

Extra flache Duschrinne: pflegeleicht und reinigungsfreundlich

Die Duschrinne ist leicht zu reinigen, da ihr Rinnenkörper (Außenhöhe 15 mm) aus mattem Edelstahl innen vollständig glatt ist, es wird auch eine kleine Bürste mitgeliefert. Die Siphon-Geruchsverschlüsse sind extraflach, selbstreinigend und bei Bedarf leicht zu säubern bis ins Ablaufrohr. Entweder mit ultraflachem Siphon DSF40 mit Einbauhöhe von nur 48 mm (Sperrwasserhöhe 15 mm, Ablaufleistung 0,4 l /sec.) oder mit Siphon DSN50 mit normgerechter Sperrwasserhöhe von 50 mm (EN1253), Ablaufleistung 0,6 l/sec. und Einbauhöhe von 86/58 mm (kann in eine Vertiefung von 28 mm mit Ø 180 mm im Boden eingelassen werden für eine Einbauhöhe von 58 mm, siehe Montageanleitung). Durch die moderne Schlitzentwässerung entsteht ein attraktiver, reinigungsfreundlicher Duschablauf mit hoher Ablaufleistung

Optionaler Sekundärentwässerung der Duschablaufrinne

Optionale Öffnungen für Sekundärentwässerung (DIN 18534) für die zweite Dichtungsebene können vor dem Einfliesen wahlweise geöffnet oder geschlossen gehalten werden. Normalerweise führt die Abdichtungsebene unter dem Belag jedoch kein Wasser und die Öffnungen sollen geschlossen bleiben (DIN 18534).

Extra flache Duschrinne bodengleich mit verschiedenen Anschlüssen

Der DN40 Ablaufrohranschluss des 360 Grad drehbaren Flach-Siphons kann mit der DN40/50 Reduzierung auf DN50 vergrößert werden. Durch ein vertikales DN 50 Rohr oder die Verwendung von HT-Bögen kann ein vertikaler Abgang des Ablaufs realisiert werden.

Lieferumfang der Duschrinne

• Duschrinne mit drehbarem Mittenablauf

• Edelstahl-Abdeckung mit Haarfang-Gitter

• Reinigungshaken mit kleiner Bürste

• Norm-Siphon DSN50, H=86/58 mm oder Flach-Siphon DSF40 mit DN40/50 Reduzierung

Weitere Duschrinnen sind in Längen von 300 - 1600 mm erhältlich sowie als zuschneidbare Varianten, die vor Ort auf das Wunschmaß gekürzt werden können. In unserem Sortiment finden sich weiters Duschrinnen nach Maß, mit seitlichem Ablauf und mit Doppelablauf für eine höhere Ablaufleistung sowie für die schnelle Montage befliesbare Gefälle-Duschboards.
